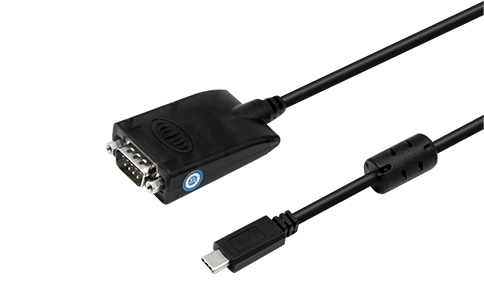

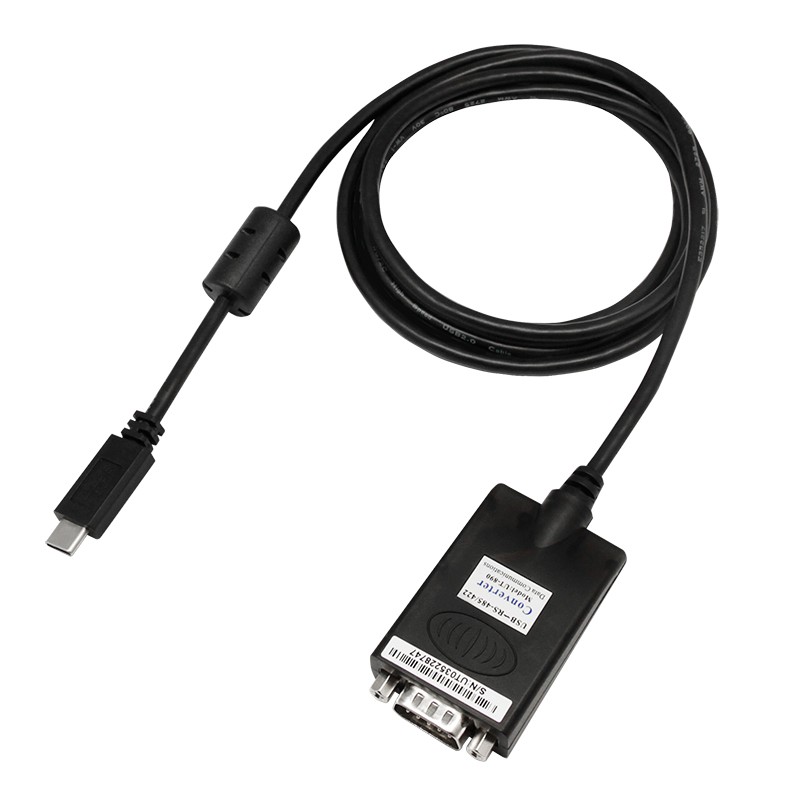

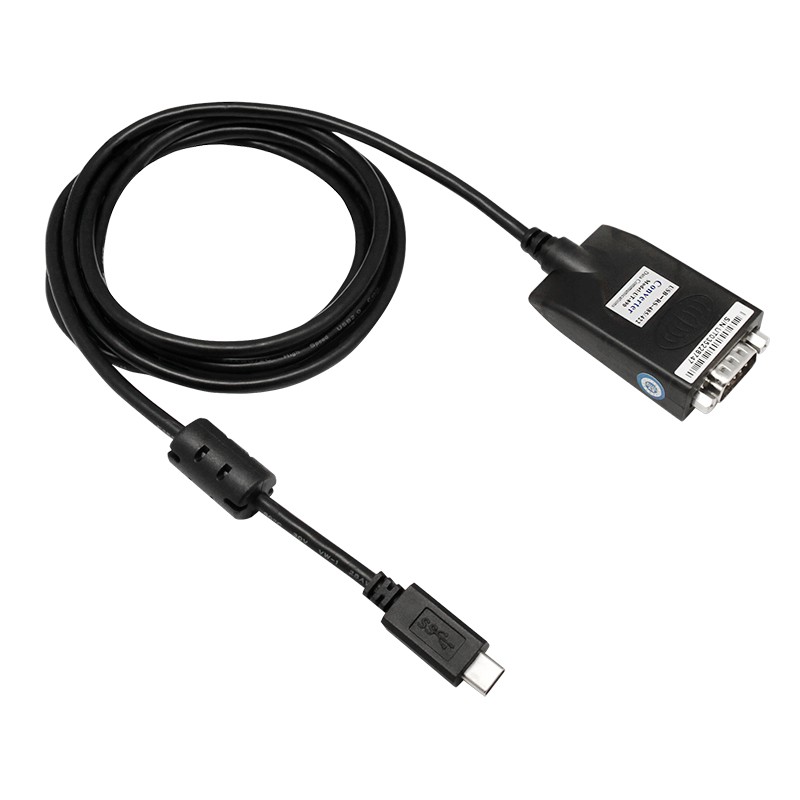

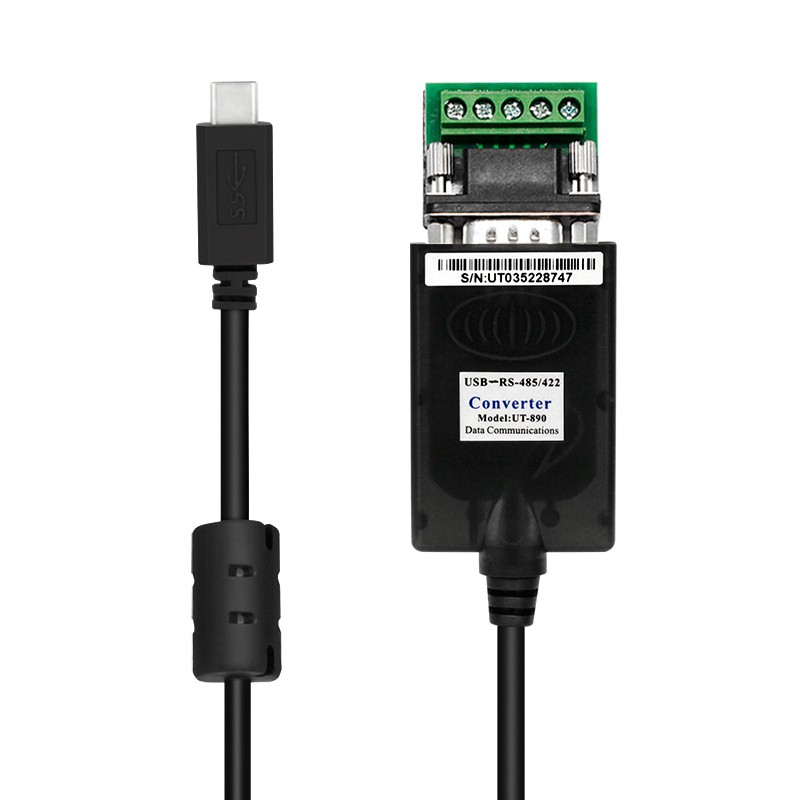

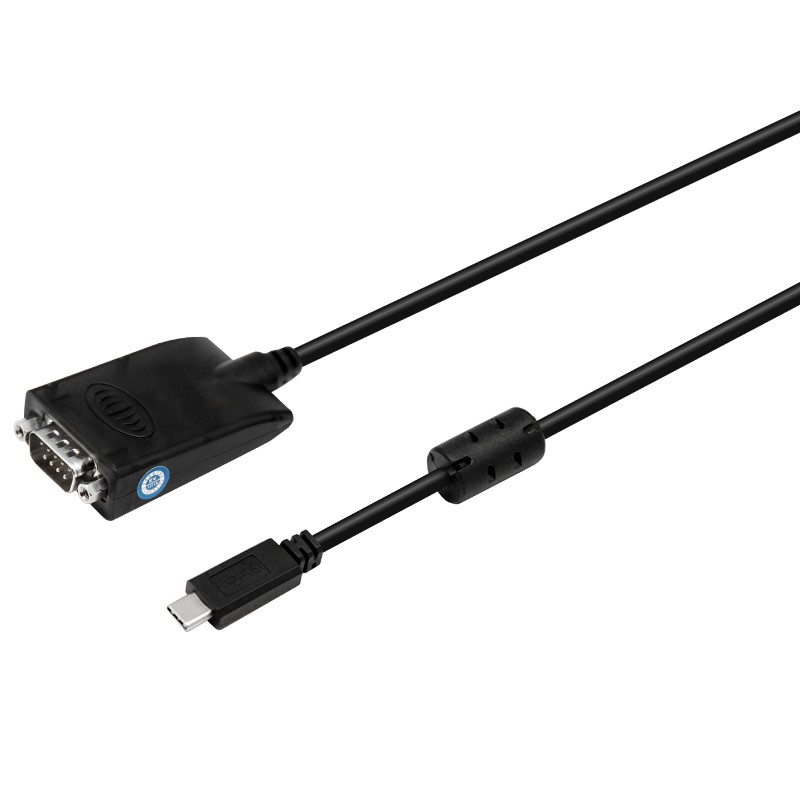

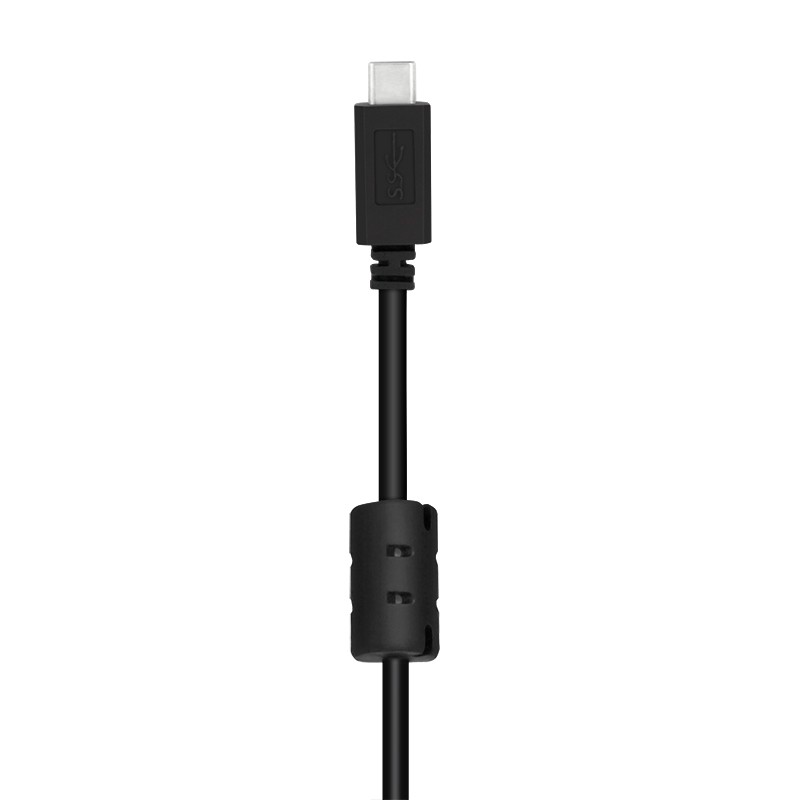

產品名稱：USB TYPE-C轉RS-485/422轉換器
規格型號：UT-890-TC
標準： 符合 USBV1.1、1.0、2.0、3.1標準EIA RS-485、RS-422標 準
USB信號： VCC、DATA+、DATA-、GND、FG
RS-485信號：T/R+、T/R-、GND
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
USB Type-C轉RS-485/422轉換器，工業級產品，強勁芯片，兼容性強，產品擁有指示燈，故障清晰可見。產品廣泛應用于modem，條形碼機，稅控機，PDA，數控機床，工業機器、儀表等。
產品特性：
●支持USB TYPE-C轉RS-485/422轉換器
●標準： 符合 USBV1.1、1.0、2.0、3.1標準EIA RS-485、RS-422標 準,
●USB信號： VCC、DATA+、DATA-、GND、FG
●RS-485信號：T/R+、T/R-、GND
●RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
●工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
●方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
●波特率 ：300-921600bps,自動偵測串口信號速率
●負載能力： 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備
●傳輸距離 ：RS-485/422端1200米(9600bps時),USB口不超過5米
●接口保護 ：600W浪涌保護±15KV靜電 保護
●接口形式 ：USB-C類接口公頭,DB9公頭的連接器連接
●信號指示：2個信號指示燈發送（TXD）接收（RXD）
●傳輸介質：雙絞線或屏蔽線
●傳輸速率：921600bps到300M
38400bps到600M
9600bps到1.2KM
●外形尺寸：55mmX36mmX18mm
●使用環境：-40℃ 到 85℃，相對濕度為5%到95%
●支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等
連接器和信號：

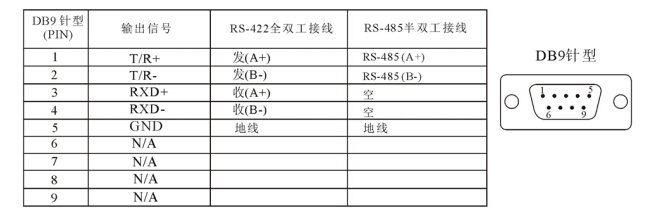

DB9針型：RS-485/422輸出信號引腳分配

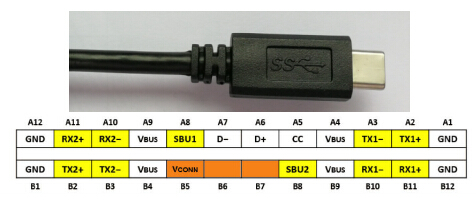

USB-C類：USB TYPE-C信號輸入及引腳分配圖：

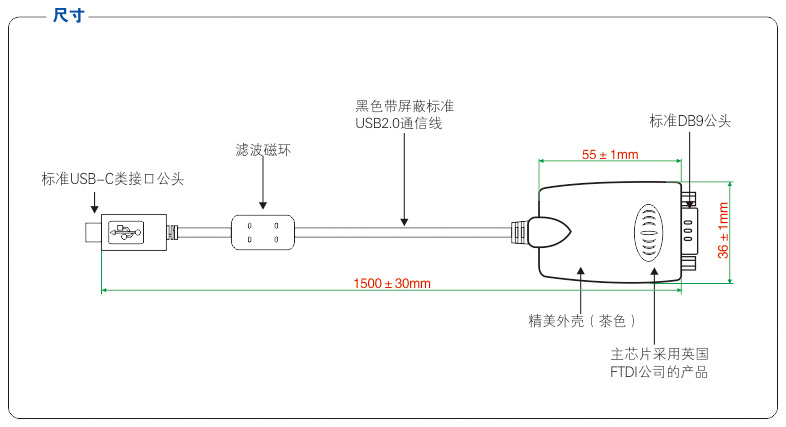

產品尺寸：
