4通道遠程數據采集控制模塊_UT-5564A模擬量輸出模塊

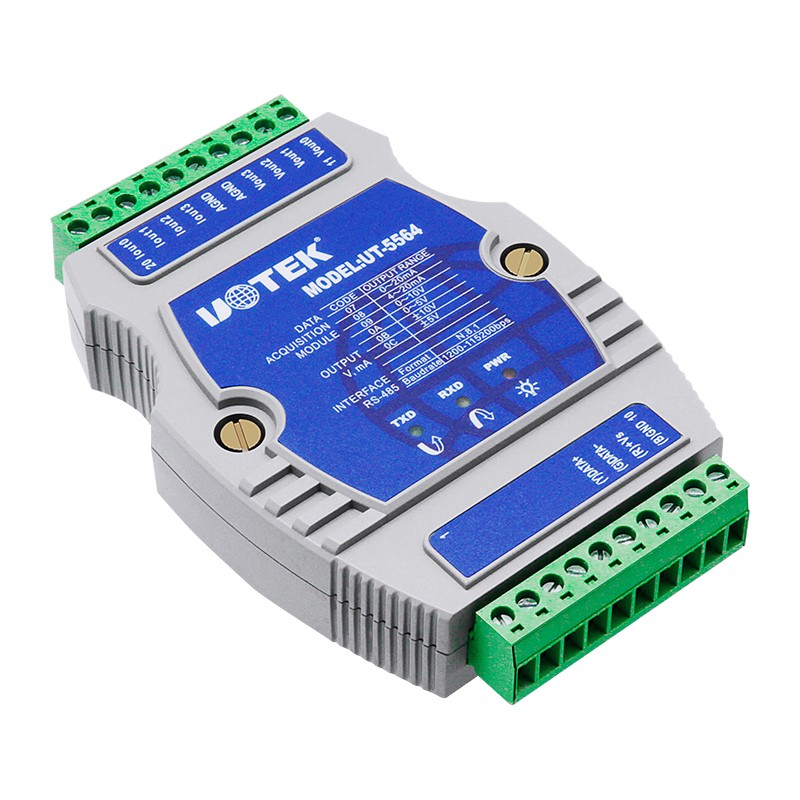

UT-5564A 4通道模擬量輸出模塊

產品型號：UT-5564A
產品名稱：模擬量輸出模塊
通道數量：4通道

產品概述：

UT-5564A 是遠程模擬量輸出和控制模塊,提供 D/A 數字量輸入/模擬量輸出功能，支持-10V~+10V 直流電壓信號和0~20mA 直流電流信號輸出。模塊可以通過 Modbus RTU 協議的一系列指令進行遠程控制,模塊和上位機是使用指令數據形式通過 RS-485 串行總線進行通訊。通信波特率是可軟件設置的，傳輸速率最大可達到115200 bps。


產品參數：

●輸出通道:4路

●通訊協議:Modbus-RTU，支持03、06、16指令

●波特率:1200/2400/4800/9600/19200/38400/576001115200 bps

●數據格式:1、8、N、1/1、8、E、1

●地址范圍:1-247

●接口類型:RS485

●電壓輸出:-10V-+10V

●電流輸出:0~20mA

●精度:±0.5% of FSR

●電流負載電阻:1KΩ(外接24V DC)

●隔離電壓: 3000V DC

●電源電壓:+12-+30V DC

●功耗:≤2.5W

●工作溫度:-40°C-+85°C

●存儲溫度:-40°C-+85°C

●相對濕度:5%-95%RH，不凝露

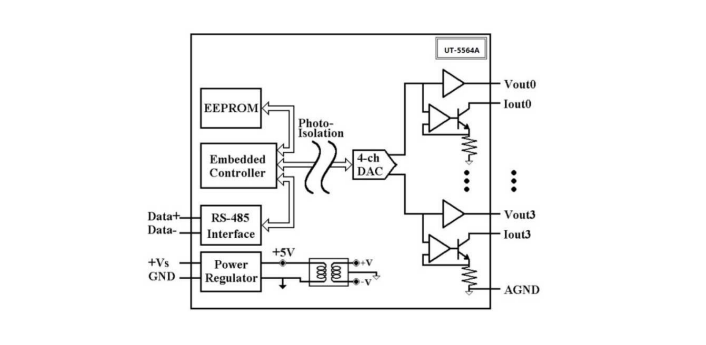

內部結構：



接口端子：

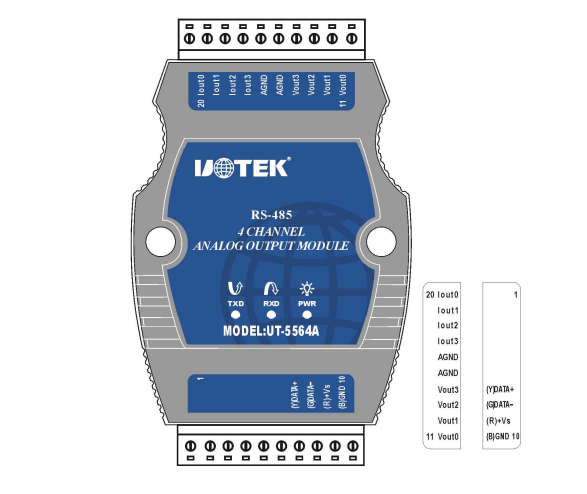

引腳排列

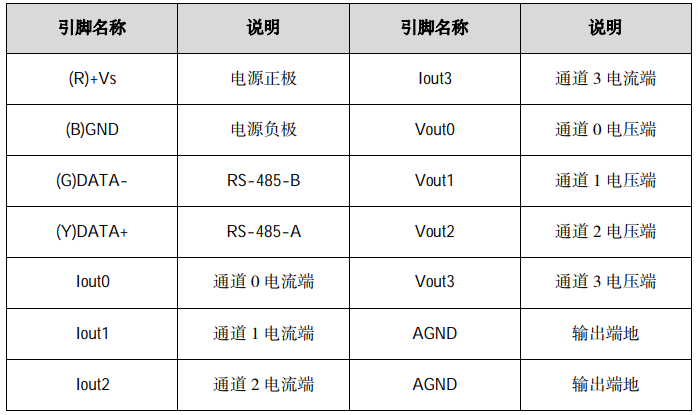

引腳說明

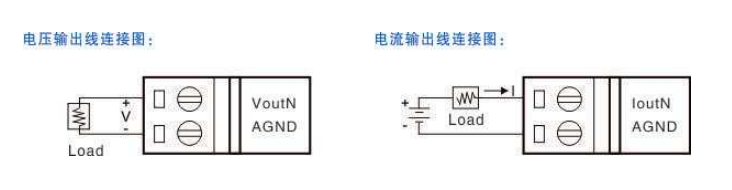

接線說明


UT-5564A產品說明書

文件大?。?56KB

適用產品：UT-5564A

更新日期：2024/4/17

版本號：V 1.0

UT-5564A產品驅動

文件大?。?512KB

適用產品：UT-5564A

更新日期：2024/4/17

版本號：V1.0
